Autocad Civil3d

Програмно обезпечаване на Геодезията.
Chervenkov
Мнения: 45
Регистриран на: Вто Авг 03, 2010 6:26 pm

Autocad Civil3d

Мнение от Chervenkov »

Здравейте!
На някой да му се намира дефинирана координатната система БГС2005 за civil3d ?

matence
Мнения: 28
Регистриран на: Вто Май 25, 2010 8:43 pm

Re: Autocad Civil3d

Мнение от matence »

...още един на опашката!

GeoRT
administrator
Мнения: 597
Регистриран на: Сря Сеп 12, 2007 7:52 am
Местоположение: София
Обратна връзка:

Re: Autocad Civil3d

Мнение от GeoRT »

Ето една дефиниция.
Не съм я сверявал с параметрите по инструкция, главно защото не намирам нейно приложение в Сивил3Д.
Вие за какво и как бихте я ползвали?

П.П.
Вкарването на този XML става с команда MAPCSLIBRARYIMPORT, която я няма в малко по-старите версии, да речем в 2013 отсъства.
Прикачени файлове
CSLibrary_BGS2005_CS.rar
(984 Байта) Свалено 273 пъти

Chervenkov
Мнения: 45
Регистриран на: Вто Авг 03, 2010 6:26 pm

Re: Autocad Civil3d

Мнение от Chervenkov »

Благодаря!
Според колега от нашия офис параметрите са верни.

Целта е да се ползва за подложка карта от bing.
Мисля че може и да се прави трансформация към UTM34/35N, като трансформацията ни е полезна понеже сега предадохме проект, който трябваше да се предаде в UTM, БГС2005 и 1970.

Като за 1970г. дори и да се въведат параметри, мисля че няма да е точно, заради самата проекция.

Като ми остане време ще направя един тест за трансформация на точки в различни краища на България и да видя какви са отклоненията спрямо BGSTrans.

HaCko
Мнения: 88
Регистриран на: Сря Ное 02, 2011 7:04 pm

Re: Autocad Civil3d

Мнение от HaCko »

Първо благодаря за споделеното!
Пробвах я и работи добре. С нея, както сподели и колегата, може да се ползват картите на Bing.
Ще напиша накратко какво се прави, тъй като съм сигурен, че ще има питащи:)
1.Необходимо е да се инсталира един Fix от сайта на Autodesk:
https://knowledge.autodesk.com/support/ ... otfix.html
2. Зарежда се файла CSLibrary_BGS2005_CS.xml с командата MAPCSLIBRARYIMPORT;
3. Задава се координатната система с командата MAPCSASSIGN (намира се системата BGS2005 и се дава Assign);
След като се зададе координатната система може да се ползва менюто GEOLOCATION :)

GeoRT
administrator
Мнения: 597
Регистриран на: Сря Сеп 12, 2007 7:52 am
Местоположение: София
Обратна връзка:

Re: Autocad Civil3d

Мнение от GeoRT »

Съвсем не е невъзможно да се дефинира и 1970г. с четирите си зони. Щом става дума за георефериране на сателитни снимки няма страшно.
За съжаление нямам достатъчно време в момента да се занимая.

matence
Мнения: 28
Регистриран на: Вто Май 25, 2010 8:43 pm

Re: Autocad Civil3d

Мнение от matence »

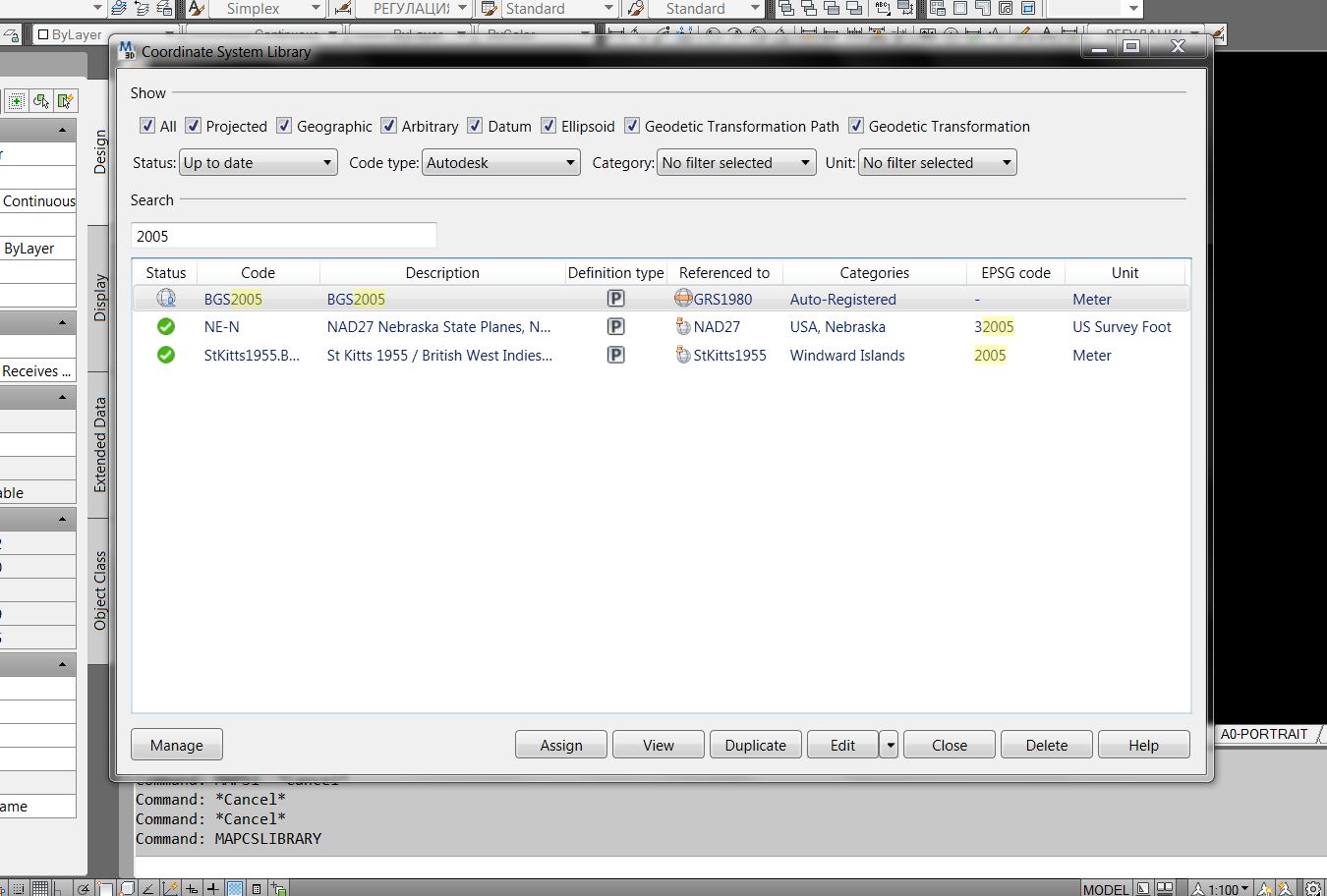

За съжаление командата при мен я няма (v.C3D2012), но пък при изписване на командата MAPCSLIBRARY, се отваря прозорец (които съм прикачил), от където за мое учудване я има дефинирана БГС2005. При посочването от този прозорец, и ако чертежа ти е в КС БГС2005, без проблем се визуализират в Google Earth, от меню File- Publish to Google Earth. :shock:
Прикачени файлове

Chervenkov
Мнения: 45
Регистриран на: Вто Авг 03, 2010 6:26 pm

Re: Autocad Civil3d

Мнение от Chervenkov »

Като остане време ще подготвя едни файлове с дефинициите на координатните системи.

Относно дефиницията на 1970г. - възможна е, както казва GeoRT, но може да се използва само за сателитни снимки. НЕ може да ползва за трансформация - получават се големи деформации в края на зоните. Като за пример мога да дам за К7 при гр.Бяла, обл.Варна грешката достига около 70см.

Докато трансформация от БГС2005 към UTM и обратното би трябвало да си бъде коректна за цялата страна, но както написах по-рано ще я проверя и ще споделя мнение по въпроса.

Mortum
Мнения: 10
Регистриран на: Вто Апр 21, 2009 9:01 am
Местоположение: Русе

Re: Autocad Civil3d

Мнение от Mortum »

Привет Колеги,

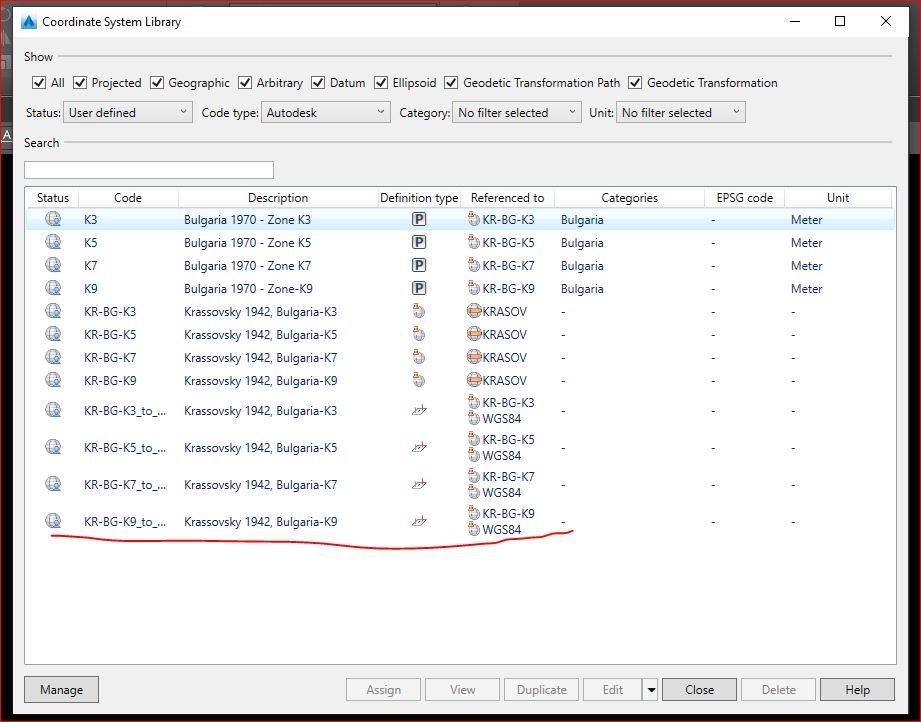

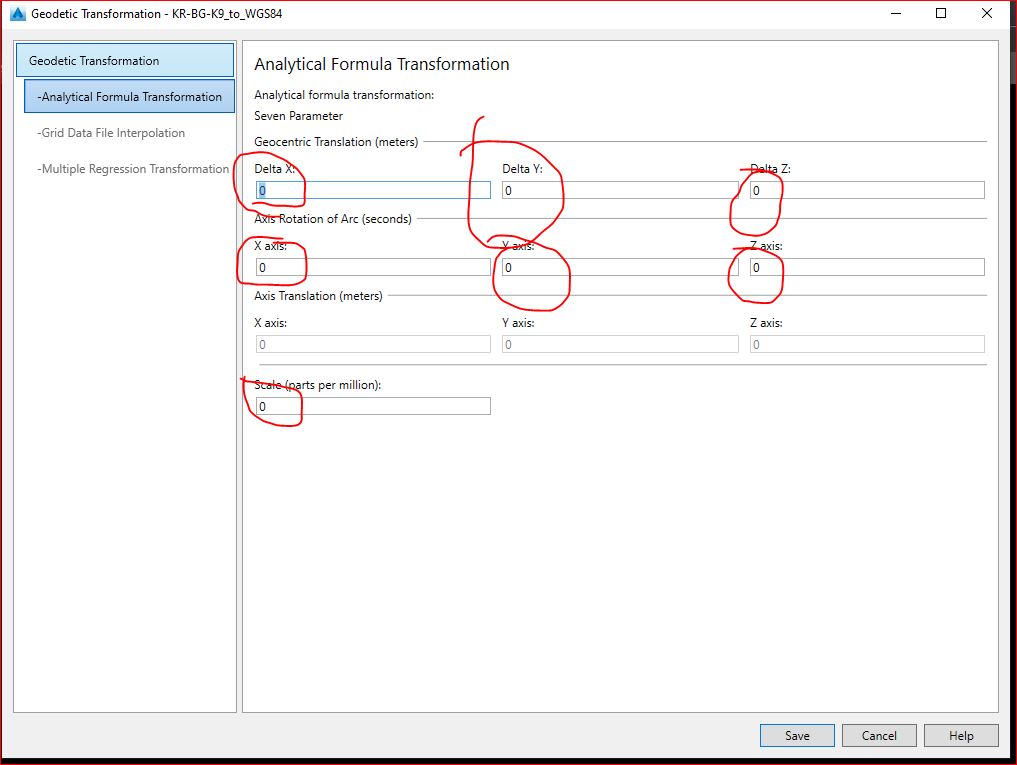

Имам .XML за координатна система 1970г., като за К3 К5 и К7 са с приемлива точност. За К9 точноста е 100м. След като разгледах файла установих че за трансформацията от К9 към WGS 84 липсват седемте трансформационни елемента. Едва ли са държавна тайна! Ако някой ги знае, моля за съдействие.
Прикачени файлове

Chervenkov
Мнения: 45
Регистриран на: Вто Авг 03, 2010 6:26 pm

Re: Autocad Civil3d

Мнение от Chervenkov »

За трансформации използвайте безплатната програма на АГКК - BGSTrans.

Според мен в civil3d няма как да има коректна трансформация за цяла зона от 1970 към 2005, WGS84 .
Евентуално може да си изведете трансформационни параметри по идентични точки за конкретен регион ( с размери до 10км. на 10км. максимум)

Mortum
Мнения: 10
Регистриран на: Вто Апр 21, 2009 9:01 am
Местоположение: Русе

Re: Autocad Civil3d

Мнение от Mortum »

Chervenkov написа:За трансформации използвайте безплатната програма на АГКК - BGSTrans.

Според мен в civil3d няма как да има коректна трансформация за цяла зона от 1970 към 2005, WGS84 .
Евентуално може да си изведете трансформационни параметри по идентични точки за конкретен регион ( с размери до 10км. на 10км. максимум)
"За трансформации използвайте безплатната програма на АГКК - BGSTrans" Точно така съм решил проблема за момента.

"Евентуално може да си изведете трансформационни параметри по идентични точки за конкретен регион" Как да изведа тези параметри?

Защо с толкова малки размери(10км на 10км)?

PGP
Мнения: 40
Регистриран на: Съб Фев 05, 2011 2:07 pm

Re: Autocad Civil3d

Мнение от PGP »

Mortum написа: "Евентуално може да си изведете трансформационни параметри по идентични точки за конкретен регион" Как да изведа тези параметри?
МНМК, идентични точки в двете координатни системи, полиномна трансформация от втора степен, или афинна.
Mortum написа: Защо с толкова малки размери(10км на 10км)?
деформации.

По добре БГтранс, в него също има грешки, но всички допускат едни и същи.
