Визуализация на наклони в civil???

Мнение от bobets »

Здравейте знае ли някой как да се настрой визуализацията на наклон между две точки автоматично да се показва от по високата точка към по-ниската точка и да не се показва знак + или -. Пробвах всички вариации заложени за edit стил за наклон, но немога да го настроя по този начин и за сега ползвам винаги да ми показва знак + или минус пред наклона.

Chervenkov
Мнения: 45
Регистриран на: Вто Авг 03, 2010 6:26 pm

Re: Визуализация на наклони в civil???

Мнение от Chervenkov »

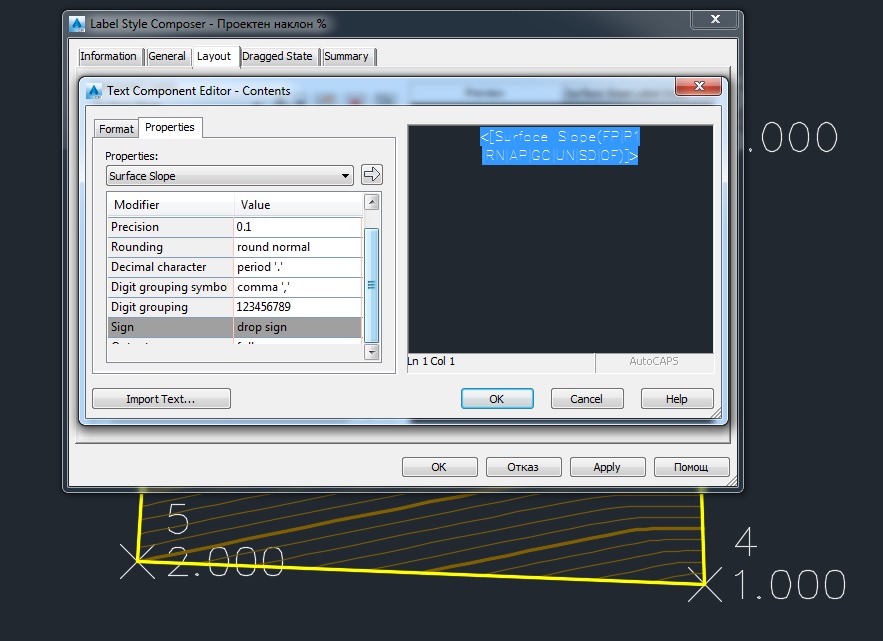

Виж картинката, по този начин се премахва отрицателния знак
Прикачени файлове

bobets
Мнения: 159
Регистриран на: Пон Ное 26, 2007 7:30 pm
Местоположение: гр.Пловдив

Re: Визуализация на наклони в civil???

Мнение от bobets »

Това е така колега пробвал съм го, но аз искам да ми чертае стрелката от точката с по-висока кота към точката с по ниска кота, а в този случай при drop sign просто не показва + или - и стрелката винаги е ориентирана спрямо първата точка от която е зададено да покаже наклона.

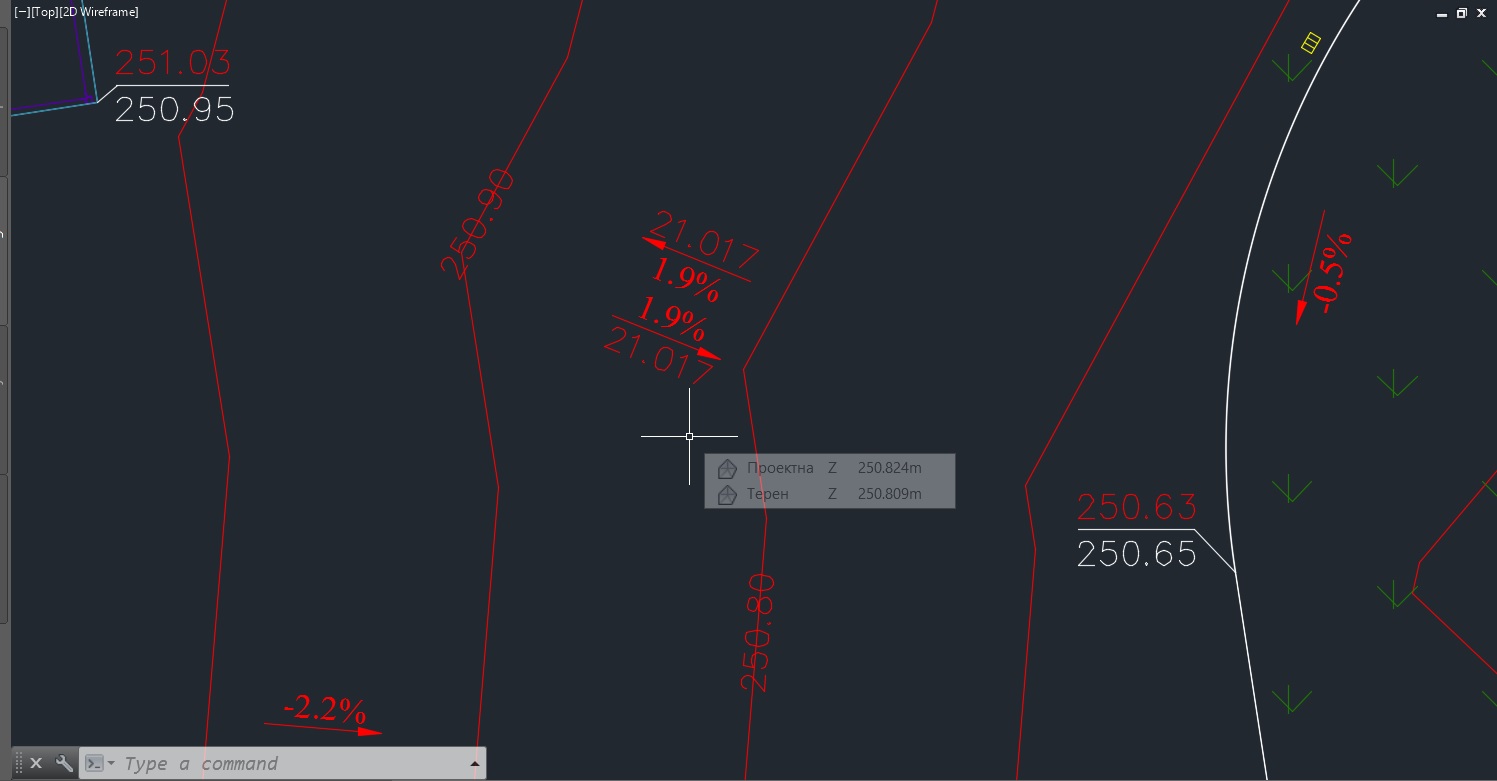

Прикачени файлове

Chervenkov
Мнения: 45
Регистриран на: Вто Авг 03, 2010 6:26 pm

Re: Визуализация на наклони в civil???

Мнение от Chervenkov »

След като избереш повърхнината те пита по една или две точки да определи наклона. Ако избереш по една директно си показва наклона в посока към по-ниската кота. Не знам дали това те устройва. За автоматичното завъртане на стрелката по наклона надолу не съм открил решение.

bobets
Мнения: 159
Регистриран на: Пон Ное 26, 2007 7:30 pm
Местоположение: гр.Пловдив

Re: Визуализация на наклони в civil???

Мнение от bobets »

По една точка е ясно, но обикновено се ползва по 2 точки.

tabakg
Мнения: 9
Регистриран на: Съб Мар 12, 2016 1:01 pm

Re: Визуализация на наклони в civil???

Мнение от tabakg »

Десен бутон върху блока, клик и в появилия се прозорец избирате "reverse Label".

bobets
Мнения: 159
Регистриран на: Пон Ное 26, 2007 7:30 pm
Местоположение: гр.Пловдив

Re: Визуализация на наклони в civil???

Мнение от bobets »

Ама не е активна тази команда като селелктира блока за наклон.

tabakg
Мнения: 9
Регистриран на: Съб Мар 12, 2016 1:01 pm

Re: Визуализация на наклони в civil???

Мнение от tabakg »

При мен са активни всичките. С версия C3d 2014.

tabakg
Мнения: 9
Регистриран на: Съб Мар 12, 2016 1:01 pm

Re: Визуализация на наклони в civil???

Мнение от tabakg »

]Моя грешка. Активни са командите reverse, flip....при избор на feature - "line and curve".
При избор на feature - "surface", съм създал Child към етикета с име "return", в който съм сменил "Rotation angle" на 200,00 (g).
При кликване върху него с десен бутон, следва избор на "Edit label Style" и избор на "return" и посоката се сменя.

П.П - От доста време използвам при проектните повърхнини само feature - "line and curve".

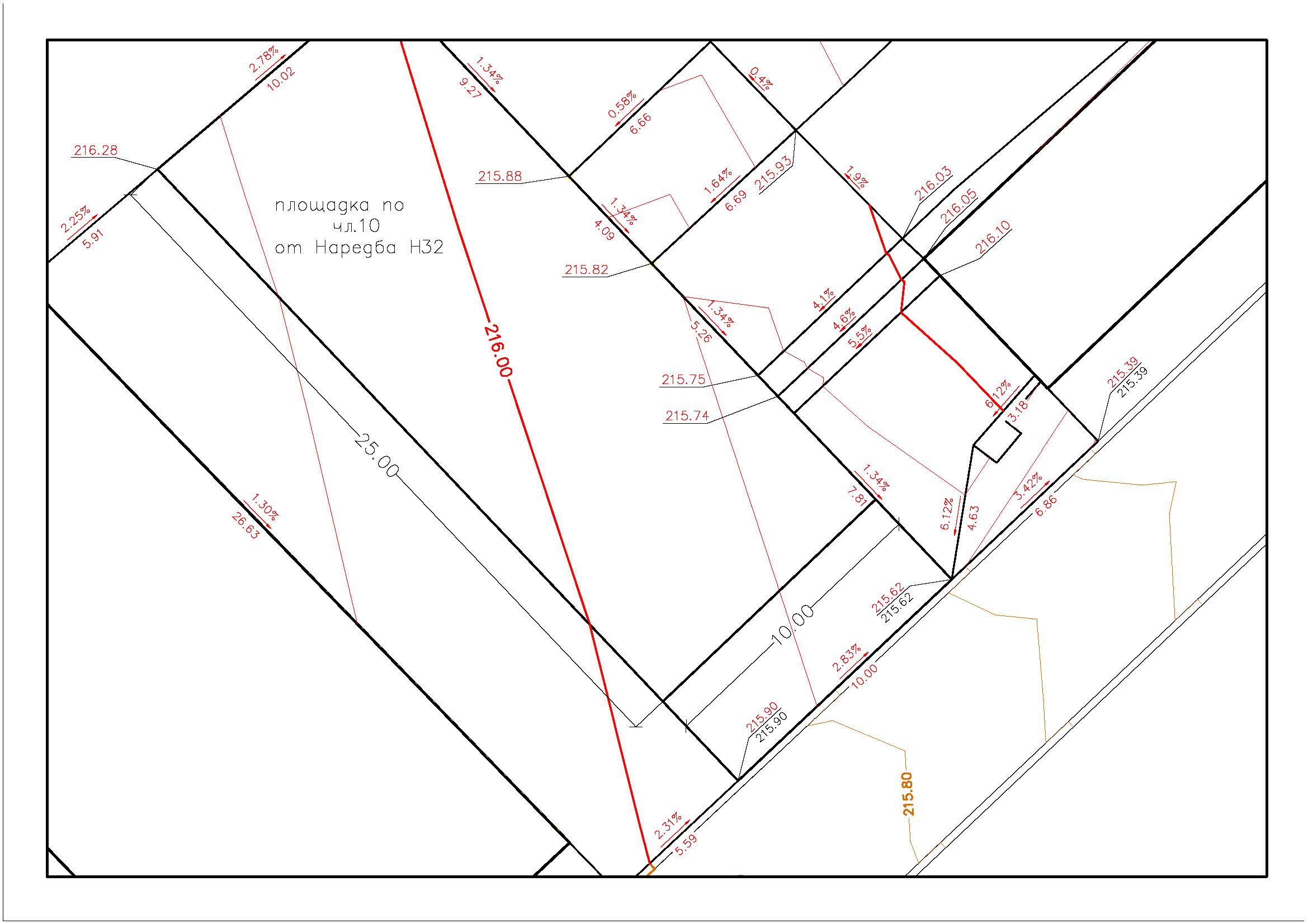

[attachment=0]AVTOTEST_VPL-V3-6-PRINT-6-A4H_F.jpg[/attachment
